稱重傳感器的接線方式?稱重傳感器在安裝的時候需要進行接線，如果接線不正確，不僅會導致稱重不準確，而且甚至還可能會導致傳感器損壞。下麵托利多稱重傳感器廠家就針對稱重傳感器的接線方式來為大家進行介紹。

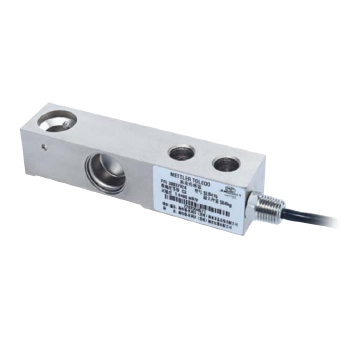

產品推薦>>>托利多SLB415稱重傳感器

稱重傳感器的出線方式有4線和6線兩種，模塊或稱重變送器的接線也有4線和6線兩種，要接4線還是6線首先要看硬件要求，稱重傳感器的接線原則是：能接6線的不接4線，必須接4線的就要進行短接。

一般來說稱重傳感器大多都是六線製的，當接成四線製時，電源線(EXC-，EXC+)與反饋線(SEN-，SEN+)就分別短接了。SEN+和SEN-是補償線路電阻用的;SEN+和EXC+是通路的;SEN-和EXC-是通路的。

EXC+和EXC-是給傳感器供電的，但是由於稱重模塊和傳感器之間的線路損耗，實際上傳感器接收到的電壓會小於供電電壓。每個傳感器都有一個mV/V的特性，它輸出的mV信號與接收到的電壓密切相關，SENS+和SENS-實際上是傳感器內的一個高阻抗回路，可以將稱重模塊實際接收到的電壓反饋給稱重模塊。

假設EXC+和EXC-為10V，線路損耗，傳感器2mV/V，實際上傳感器輸出較大信號為()*2=19mV，而不是20mV。此時傳感器內部就會把19mV作為較大量程，前提是傳感器必須通過反饋回路將實際電壓反饋給稱重模塊。在傳感器上將EXC+與 SENS+短接，EXC-與SENS-短接，僅限於傳感器與稱重模塊距離較近，電壓損耗非常小的場合，否則測量將會存在誤差。

以上就是托利多稱重傳感器廠家關於稱重傳感器的接線方式的相關介紹，希望能夠幫助大家有所了解。如果您對稱重傳感器接線還有什麽其他疑問的話，可以直接和我們進行谘詢，我們將會為您詳細解答。
